试题三（共20分）

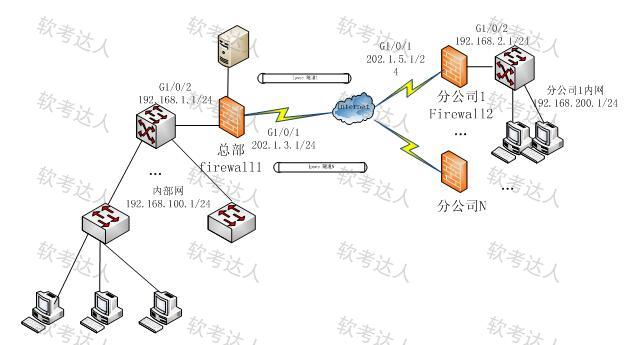

某全国连锁企业的总部和分布在全国各地的30家分公司之间经常需要传输各种内部数据，因此公司决定在总部和各分公司之间建立VPN技术。具体拓扑如下：

配置部分只显示了与总部与分公司1的配置。

根据拓扑完成问题1-问题2。

问题2（13分）：请将相关配置补充完整。

总部防火墙firewall1的部分配置如下。

<FIREWALL1> system-view

[FIREWALL1] interface GigabitEthernet 1/0/2

[FIREWALL1-GigabitEthernet1/0/2] ip address 192.168.1.1 24

[FIREWALL1-GigabitEthernet1/0/2] quit

[FIREWALL1] interface GigabitEthernet 1/0/1

[FIREWALL1-GigabitEthernet1/0/1] ip address 202.1.3.1 24

[FIREWALL1-GigabitEthernet1/0/1] quit

# 配置接口加入相应的安全区域。

[FIREWALL1] （ ）

[FIREWALL1-zone-trust] （ ）

[FIREWALL1-zone-trust] quit

[FIREWALL1] （ ）

[FIREWALL1-zone-untrust] （ ）

[FIREWALL1-zone-untrust] quit

# 配置Trust域与Untrust域的安全策略，允许封装前和解封后的报文能通过

[FIREWALL1] （ ）

[FIREWALL1-policy-security] rule name 1

[FIREWALL1-policy-security-rule-1] source-zone trust

[FIREWALL1-policy-security-rule-1] destination-zone untrust

[FIREWALL1-policy-security-rule-1] source-address （ ）

[FIREWALL1-policy-security-rule-1] destination-address（ ）

[FIREWALL1-policy-security-rule-1] （ ）

[FIREWALL1-policy-security-rule-1] quit

…..

# 配置Local域与Untrust域的安全策略，允许IKE协商报文能正常通过FIREWALL1。

[FIREWALL1-policy-security] rule name 3

[FIREWALL1-policy-security-rule-3] source-zone local

[FIREWALL1-policy-security-rule-3] destination-zone untrust

[FIREWALL1-policy-security-rule-3] source-address 202.1.3.1 32

[FIREWALL1-policy-security-rule-3] destination-address 202.1.5.1 32

[FIREWALL1-policy-security-rule-3] action permit

[FIREWALL1-policy-security-rule-3] quit

[FIREWALL1-policy-security] rule name 4

[FIREWALL1-policy-security-rule-4] source-zone untrust

[FIREWALL1-policy-security-rule-4] destination-zone local

[FIREWALL1-policy-security-rule-4] source-address 202.1.5.1 32

[FIREWALL1-policy-security-rule-4] destination-address 202.1.3.1 32

[FIREWALL1-policy-security-rule-4] action permit

[FIREWALL1-policy-security-rule-4] quit

[FIREWALL1-policy-security] quit

# 配置访问控制列表，定义需要保护的数据流。

[FIREWALL1] acl 3000

[FIREWALL1-acl-adv-3000] rule （ ）ip source 192.168.100.0 0.0.0.255 destination 192.168.200.0

0.0.0.255

[FIREWALL1-acl-adv-3000] quit

# 配置名称为tran1的IPSec安全提议。

[FIREWALL1] （ ）

[FIREWALL1-ipsec-proposal-tran1] encapsulation-mode tunnel

[FIREWALL1-ipsec-proposal-tran1] transform esp

[FIREWALL1-ipsec-proposal-tran1] esp authentication-algorithm sha2-256

[FIREWALL1-ipsec-proposal-tran1] esp encryption-algorithm aes

[FIREWALL1-ipsec-proposal-tran1] quit

# 配置序号为10的IKE安全提议。

[FIREWALL1] ike proposal 10

[FIREWALL1-ike-proposal-10] authentication-method pre-share

[FIREWALL1-ike-proposal-10] authentication-algorithm sha2-256

[FIREWALL1-ike-proposal-10] quit

# 配置IKE用户信息表。

[FIREWALL1] ike user-table 1

[FIREWALL1-ike-user-table-1] user id-type ip （ ） pre-shared-key Admin@gkys

[FIREWALL1-ike-user-table-1] quit

# 配置IKE Peer。

[FIREWALL1] ike peer b

[FIREWALL1-ike-peer-b] ike-proposal 10

[FIREWALL1-ike-peer-b] user-table 1

[FIREWALL1-ike-peer-b] quit

# 配置名称为map_temp序号为1的IPSec安全策略模板。

[FIREWALL1] ipsec policy-template map_temp 1

[FIREWALL1-ipsec-policy-template-map_temp-1] security acl （ ）

[FIREWALL1-ipsec-policy-template-map_temp-1] proposal tran1

[FIREWALL1-ipsec-policy-template-map_temp-1] ike-peer b

[FIREWALL1-ipsec-policy-template-map_temp-1] reverse-route enable

[FIREWALL1-ipsec-policy-template-map_temp-1] quit

# 在IPSec安全策略map1中引用安全策略模板map_temp。

[FIREWALL1] ipsec policy map1 10 isakmp template map_temp

# 在接口GigabitEthernet 1/0/1上应用安全策略map1。

[FIREWALL1] interface GigabitEthernet 1/0/1

[FIREWALL1-GigabitEthernet1/0/1] ipsec policy map1

[FIREWALL1-GigabitEthernet1/0/1] quit

[Switch] acl number 2001

[Switch-acl-basic-2001] rule permit source 172.16.105.0 0.0.0.255 //允许172.16.105.0/24网段的所有用户在任意时间都可以访问FTP服务器

[Switch-acl-basic-2001] rule permit source 172.16.107.0 0.0.0.255 time-range tr1 //限制172.16.107.0/24网段的所有用户只能在tr1时间段定义的时间范围内访问FTP服务器

[Switch-acl-basic-2001] rule deny source any //限制其他用户不可以访问FTP服务器

[Switch-acl-basic-2001] quit
