试题一（15分）
回答下列问题回答问题1至问题3，将解答填入答题纸对应栏内。
【说明】
某新能源汽车公司为了提升效率，需要开发一个汽车零件采购系统。请根据下述需求描述完成该系统的数据库设计。
【需求描述】
(1)记录供应商的信息，包括供应商的名称、地址和一个电话。
(2)记录零件的信息，包括零件的编码、名称和价格。
(3记录车型信息，包括车型的编号、名称和规格。(4)记录零件采购信息。某个车型的某种零件可以从多家供应商采购，某种零件也可以被多个车型采用，某家供应商也可以供应多种零件:还包括采购数量和采购日期。 【概念结构设计】

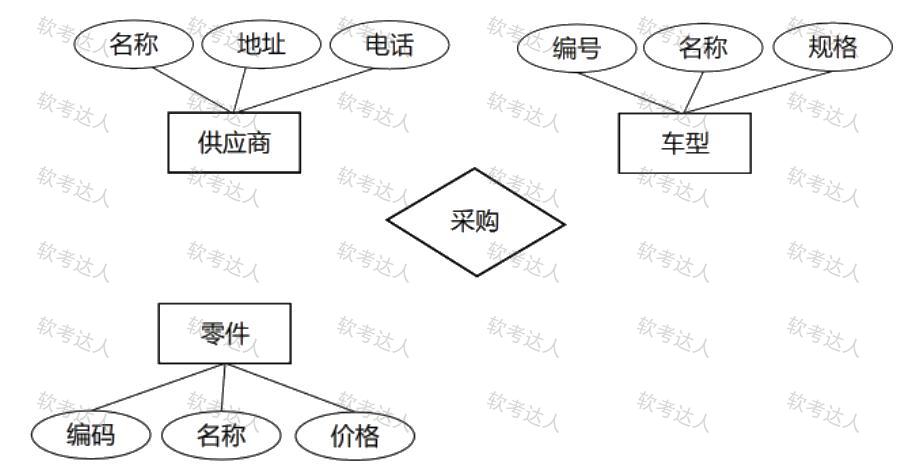

根据需求阶段收集的信息，设计的实体联系图(不完整)如图1-1所示。

【逻辑结构设计】
根据概念结构设计阶段完成的实体联系图得出如下关系模式(不完整):
供应商(名称，地址，电话)零件(编码，名称，价格)车型(编号，名称，规格)
采购(车型编号，供应商名称，(a)，(b)，采购日期)

【问题1】（5分）
根据问题描述，补充图1-1的实体联系图(不增加新的实体)。

【问题2】（3分）
补充逻辑结构设计结果中的(a) . (b)两处空缺，并标注主键和外键完整性约束。

【问题3】（7分）
该汽车公司现新增如下需求:记录车型在全国门店的销售情况。门店信息包括门店的编号、地址和电话:销售包括销售数量和销售日期等。
对原有设计进行以下修改以实现该需求:
(1)在图1-1中体现门店信息及其车型销售情况，并标明新增的实体和联系，及其必要属性。
(2)给出新增加的关系模式，并标注主键和外键元整性约束。
