试题三（15分）
阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】

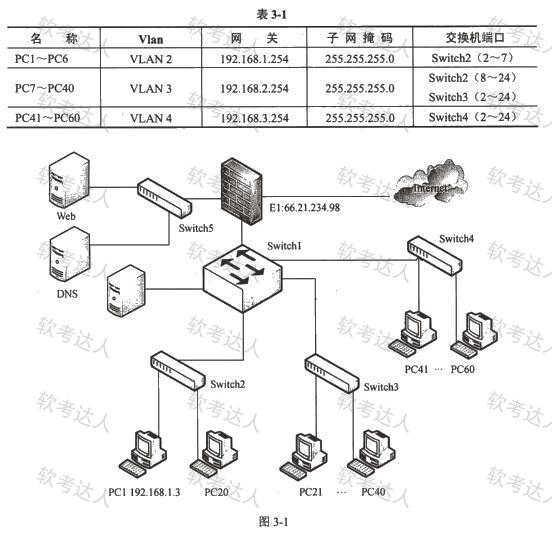

某单位网络拓扑结构如图3-1所示。其中服务器和PC1~PC40使用静态IP地址，其余PC使用动态IP地址。地址规划如表3-1所示。


【问题1】（6分）
接入层交换机Switch2配置命令如下，请解释并完成下列命令。
Switch2#config terminal（1）
Switch2（config）#interface f0/1（2）
Switch2（config-if）#switchport mode trunk
Switch2（config-if）#switchport trunk allowed all
Switch2（config-if）#exit
Switch2（config）#interface f0/4
Switch2（config-if）#switchport mode access（3）
Switch2（config-if）#switchport access（4）
Switch2（config-if）#exit
Switch2（config）#interface f0/24
Switch2（config-if）#switchport mode access
Switch2（config-if）#switchport access（5）
从以上配置可以看出，该交换机的trunk口是端口（6）。

【问题2】（6分）
网管员在PC1上进行网络测试。若要测试TCP/IP协议是否安装正确应使用（7）命令；若要测试本机的网卡IP地址配置是否正常应使用（8）命令；若要测试本机在局域网内的连通性应使用（9）命令；若要测试本机与Web服务器66.21.234.95的连通性应使用（10）命令。
（7）~（10）备选答案：
A.ping 66.21.234.95
B.ping 192.168.1.254
C.ping 66.21.234.98
D.ping 192.168.1.3
E.ping 192.168.4.1
F.ping 127.0.0.1

【问题3】（2分）

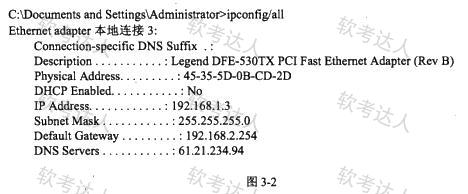

网管员在测试后发现PCI的TCP/IP协议、网卡IP地址配置均正常，但是在局域网内无法连通。执行ipconfig命令后结果如图3-2所示，造成该机上网故障原因是（11）。

（11）备选答案：
A.端口故障
B.传输介质故障
C.网关设置错误
D.没有访问Web服务器的权限

【问题4】（1分）

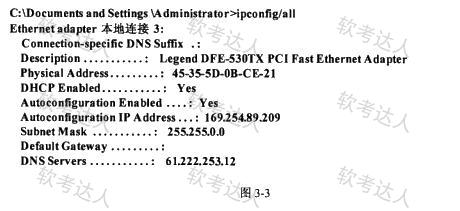

该网络中PC51出现上网故障，而Switch4下的其他计算机上网正常，网管员测试发现本机的TCP/IP协议工作正常，执行ipconfig命令后结果如图3-3所示。该计算机不能接入Internet的原因是（12）。

（12）备选答案：
A.该机与DHCP服务器连通出现故障
B.DHCP服务器故障
C.Switch4交换机故障
D.该机IP地址配置故障
