试题一（25分）

阅读以下关于软件架构设计的叙述， 在答题纸上回答问题 1~3。

【说明】

某软件公司为某品牌手机厂商开发一套手机应用程序集成开发环境，以提高开发手机应 用程序的质量和效率。在项目之初，公司的系统分析师对该集成开发环境的需求进行了调研和分析，具体描述如下。

a．需要支持和兼容该厂商的全系列硬件。

b．经过调研，手机应用开发人员更倾向于使用Android系统，因此集成开发环境的界面需要与 Android平台上的主流开发工具的界面风格保持一致。

c．支持相关开发数据在云端存储，需要保证在云端存储数据的机密性和完整性。

d．支持用户备份和加载配置。

e．支持不同模型的自动转换，在初始需求中定义的机器性能条件下， 对于一个包含 50 个对象的设计模型，将其转换为相应代码框架时所消耗时间不超过 5 s。

f．能够连续运行的时间不小于 360 小时，意外退出后能够在 10 s 之内自动重启。

g．集成开发环境具有丰富的插件库。

h．支持应用开发过程中的代码调试功能，开发人员可以设置断点并启动调试。编辑器可以自动卷屏并命中断点， 能通过变量监视器查看当前变量取值。

在对需求进行分析后，公司的架构师小张查阅了相关的资料，认为该集成开发环境应该 采用管道-过滤器（Pipe-Filter）的架构风格。公司的资深架构师王工在仔细分析后，认为应该采用数据仓储（Data Repository）的架构风格。公司经过评审，最终采用了王工的方案。

【问题3】（8分）

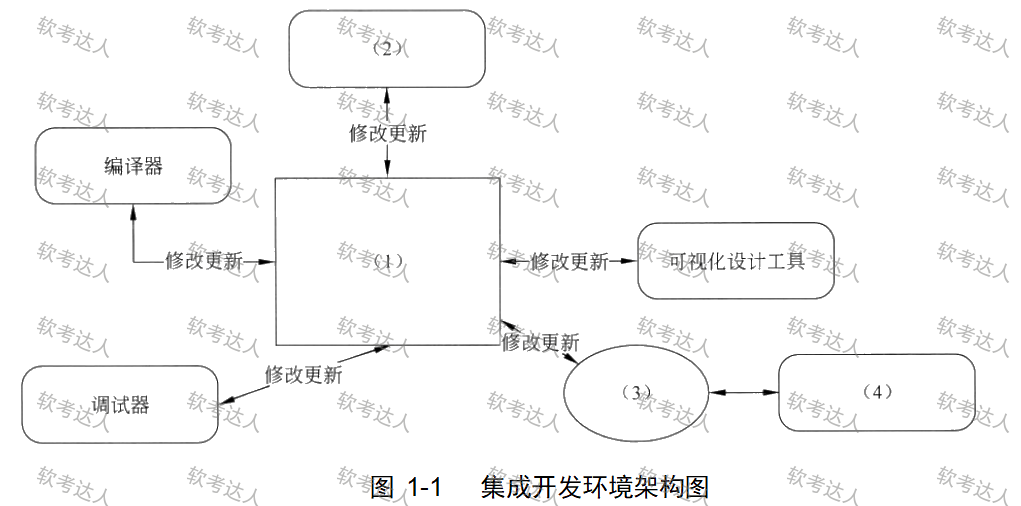

在确定采用数据仓库架构风格后， 王工给出了集成开发环境架构图。请填写图1-1中（ ）~（ ）处的空白，完成该集成开发环境的架构图。
