试题四（15分）

阅读以下说明，回答问题1至问题3， 将解答填入对应的解答栏内。

【说明】

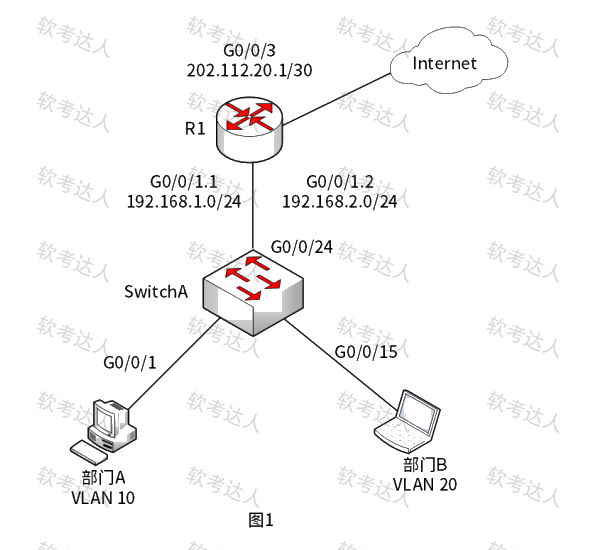

某公司有部门A和部门B两个部门，分别使用C类地址192.168.1.0/24和192.168.2.0/24两个私有地址段，其中部门A为固定办公区域。部门B为移动办公区域。两个部门均有访问互联网的需求。公司网络的拓扑结构示意图如图1所示。

【问题1 】(4分)

在Switch A上为部门A和部门B划分VLAN 10和VLAN 20，在R1上采用单臂路由方式实现VLAN间的通信。请将下面的空白补充完整。

<R1>system-view

[R1]interface GigabitEthernet0/0/1.1 // (1)

[R1-GigabitEthernet0/0/1.1] ip address 192.168.1.254 255.255.255.0

[R1-GigabitEthernet0/0/1.1] dot1q termination vid 10//(2)

[R1-GigabitEthernet0/0/1.1]arp broadcast enable //(3)

......

为实现网络设计目标，工作人员需要在交换机SwithA上完成了创建VLAN10、VLAN20，为对应VLAN添加接口，设置对应的接口模式；除此以外，为确保网络连通，还需要在交换机SwitchA上完成(4)配置。121
