试题四（共15分）

章：网络设备案例实践 节：路由器配置  节：难度：一般



阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。

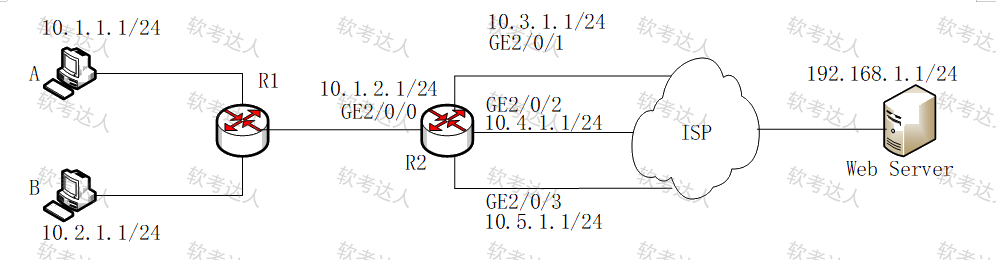

如图4-1所示，公司初期只有单条ISP，R2的接口GE2/0/0上收到的所有报文根据路由表转发的下一跳均为10.4.1.2。现根据业务要求，所有A主机发出的报文都需要重定向到下一跳10.5.1.2，此接口的流策略调用优先级较高。R2收到的所有web报文重定向到下一跳10.3.1.2。

<Huawei> （1）

[Huawei]sysname R2

[R2]interface GigabitEthernet 2/0/0

[R2-GigabitEthernet2/0/0]（2）

[R2-GigabitEthernet2/0/0]interface GigabitEthernet 2/0/1

[R2-GigabitEthernet2/0/1]ip address 10.3.1.1 255.255.255.0

[R2-GigabitEthernet2/0/1]interface GigabitEthernet 2/0/2

[R2-GigabitEthernet2/0/2]ip address 10.4.1.1 255.255.255.0

[R2-GigabitEthernet2/0/2]interface GigabitEthernet 2/0/3

[R2-GigabitEthernet0/0/3]ip address 10.5.1.1 255.255.255.0

[R2-GigabitEthernet2/0/3]quit

[R2]acl number 3005

[R2-acl-adv-3005]rule 0 permit （3） 10.2.1.1 0

[R2-acl-adv-3005]quit

[R2]acl number 3006

[R2-acl-adv-3006]rule 0 permit （4） destination-port eq （5）

[R2-acl-adv-3006]quit

[R2]traffic （6） 10.2.1.1 operator or

[R2-classifier-10.2.1.1]（7） acl 3005

[R2-classifier-10.2.1.1]quit

[R2]traffic classifier www operator or

[R2-classifier-www]if-match acl 3006

[R2-classifier-www]quit

[R2]traffic （8） 10.2.1.1

[R2-behavior-10.2.1.1]redirect （9） 10.5.1.2

[R2-behavior-10.2.1.1]quit

[R2]traffic behavior www

[R2-behavior-www]redirect ip-nexthop （10）

[R2-behavior-www]quit

[R2]traffic policy pdr

[R2-trafficpolicy-pdr]classifier （11） behavior （12） precedence 5

[R2-trafficpolicy-pdr]classifier www behavior www precedence （13）

[R2]interface GigabitEthernet 2/0/0

[R2-GigabitEthernet2/0/0]traffic-policy pbr （14）

[R2-GigabitEthernet2/0/0]quit

[R2]ip route-static 192.168.1.0 24 10.3.1.2

[R2]ip route-static 192.168.1.0 24 （15） preference 40

[R2]ip route-static 192.168.1.0 24 10.5.1.2

解析：本题是考查的华为设备配置命令填空本题所考的知识点是策略路由，这种题型可以通过上下文来获得较多的帮助。

第一空根据上下文可以知道使用了systemview。

第二空同样是根据上下文知道应该是给本接口配置IP地址因此可以从下文中间的配置命令形式知道正确答案应该是IP address 具体地址值 掩码，而从拓扑图可以知道该接口的地址是10.1.2.1。

第三空考查的是ACL的配置这里给的编号3005说明是一条高级ACL。因此在规则中应该是允许源IP地址。

第四空是要限制对web报文的访问因此协议一定是TCP，目标端口一定是80或者是WWW。

第六空根据上下文可以知道这是创建一个流分类。

第七空是如果匹配ACL3005，因此是if-match。

第八空根据上下文可知是创建一个流行为。

第九空是在流行为中间对流进行重定向，重定向时必须指明下一个出口地址所以是IP-nexthop。

第10空 同样根据上下文和题干的要求知道需要给出的是下一条地址对应的是10.3.1.2。

第11空是创建流策略在流策略中需要把之前创建的行为和分类结合起来所以第11空和12空根据上下文就可以找到之前所定义的分类和行为的名字。

第13空是设定www对应的优先级，根据题干的要求是www对应的优先级要高于10.2.1.1这个流的优先级，而优先级的值得大小直接决定了优先级的值所以第13空只要是一个大于5的优先级值就可以。

第14空是在接口视图下应用流策略。这里要指明方向我们使用的方向是inbound。

第15空是经常考到的设置静态路由，设置默认静态路由是考试中的基本要求大家一定要掌握。
