试题五（共25分）

请详细阅读有关Web架构设计方面的叙述，在答题纸上回答问题1至问题3。

【说明】

某公司拟开发一个物流车辆管理系统，该系统可支持各车辆实时位置监控、车辆历史轨迹管理、违规违章记录管理、车辆固定资产管理、随车备品及配件更换记录管理、车辆寿命管理等功能需求。其非功能性需求如下：

（ ）系统应支持大于50个终端设备的并发请求；

（ ）系统应能够实时识别车牌，识别时间应小于1s；

（ ）系统应7X24小时工作；

（ ）具有友好的用户界面；

（ ）可抵御常见SQL注入攻击；

（ ）独立事务操作响应时间应小于3s；

（ ）系统在故障情况下，应在1小时内恢复；

（ ）新用户学习使用系统的时间少于1小时。

面对系统需求，公司召开项目组讨论会议，制订系统设计方案，最终决定基于分布式架构设计实现该物流车辆管理系统，应用Kafka、Redis数据缓存等技术实现对物流车辆自身数据、业务数据进行快速、高效的处理。

【问题2】（14分）

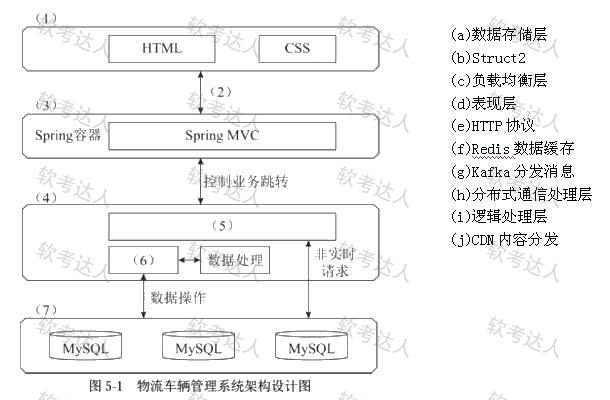

经项目组讨论，完成了该系统的分布式架构设计，如图5-1所示。请从下面给出的（a)~（j)中进行选择，补充完善图5-1中（ ）~（7)处空白的内容。

(a)数据存储层

(b)Struct2

(c)负载均衡层

(d)表现层

(e)HTTP协议

(f)Redis数据缓存

(g)Kafka分发消息

(h)分布式通信处理层

(i)逻辑处理层

(j)CDN内容分发
