试题一(共20分)

阅读以下说明,回答问题1至问题4,将解答填入答题纸对应的解答栏内。

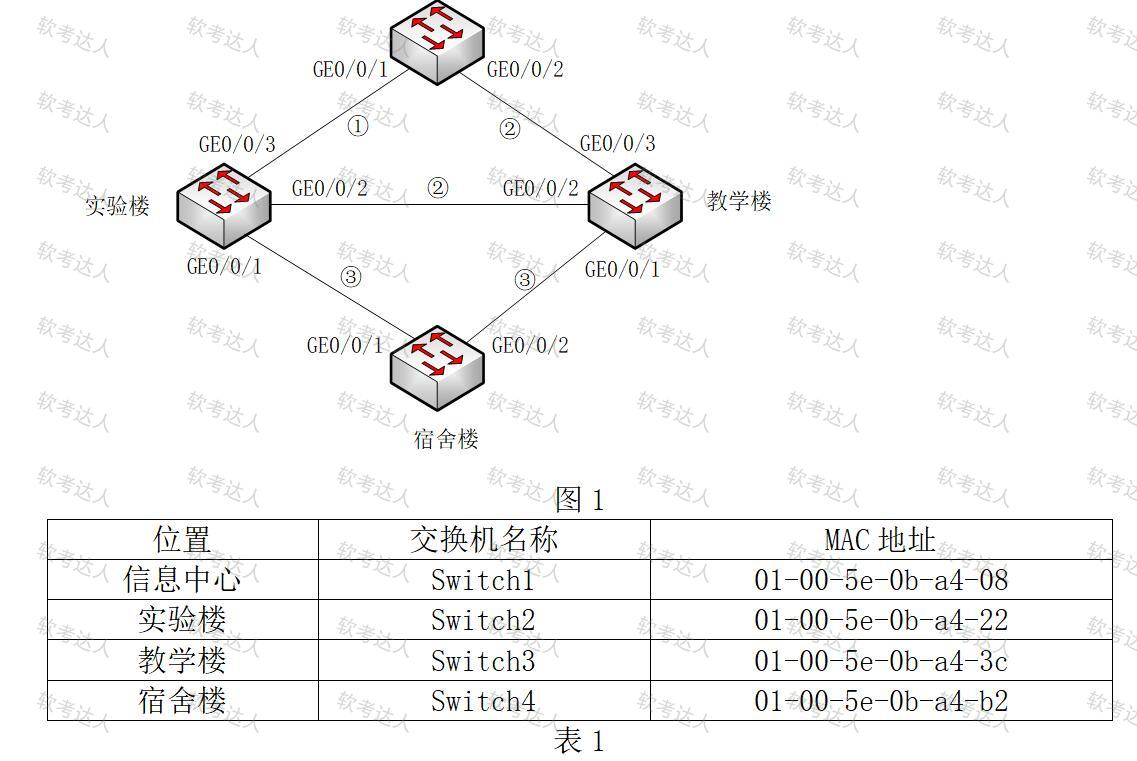

某学校信息中心在实验楼的三楼,实验楼距离教学楼300米,实验楼和教学楼都距离宿舍楼2km。信息中心、实验楼、教学楼、宿舍楼四台交换机构成一个局域网,组网如拓扑图如图1所示,除了信息中心和实验楼的速率是1000Mbps之外,其他线路的速率均为100Mbps,采用STP来避免环路。交换机的相关信息如表1所示。


【问题3】(每空1分)

学校将老师与学生通过VLAN进行隔离,并使用MSTP避环路和负载均衡,请完善以下Switch1的部分配置。

<Switch1>system-view

[Switch1]interface vlanif 10

[Switch1-Vlanif10] ip address 10.1.1.0 24

[Switch1-Vlanif10] quit

[Switch1]interface vlanif 20

[Switch1-Vlanif20] ip address 10.1.2.0 24

[Switch1-Vlanif20] quit

[Switch1]stp ( ) //使能STP

[Switch1]stp mode ( )

[Switch1]stp ( )     //进入MSTP域视图

[Switch1-mst-region]region-name RG1

[Switch1-mst-region]revision-level 1

[Switch1-mst-region]instance 1 vlan 10

[Switch1-mst-region]instance 2 vlan ( )

[Switch1-mst-region]( ) region-configuration //激活MST域的配置

[Switch1-mst-region]quit

[Switch1]stp instance 1 priority 0

[Switch1]stp instance 2 priority 0

......
