试题一(共15分)

阅读下列说明和图，回答问题1至问题4,将解答填入答题纸的对应栏内。

[说明]

某公司欲开发一款外卖订餐系统，集多家外卖平台和商户为一体，

为用户提供在线浏览餐品、订餐和配送等服务。该系统的主要功能是:

1.入驻管理。用户注册:商户申请入驻，设置按时间段接单数量阅值等。系统存储商户/用户信息。

2.餐品管理。商户对餐品的基本信息和优惠信息进行发布、修改、删除。系统存储相关信息。

3.订餐。用户浏览商户餐单，选择餐品及数量后提交订餐请求。系统存储订餐订单。

4.订单处理。收到订餐请求后，向外卖平台请求配送。外卖平台接到请求后发布配送单，由平台骑手接单，外卖平台根据是否有骑手接单返回接单状态。若外卖平台接单成功，系统给支付系统发送支付请求，接收支付状态。支付成功，更新订单状态为已接单，向商户发送订餐请求并由商户打印订单，给用户发送订单状态:若支付失败，更新订单状态为下单失败，向外卖平台请求取消配送，向用户发送下单失败。若系统接到外卖平台返回接单失败或超时未返回接单状态，则更新订单状态为下单失败，向用户发送下单失败。

5.配送。商户备餐后，由骑手取餐配送给用户。送达后由用户扫描骑手出示的订单上的配送码后确认送达，订单状态更改为已送达，并发送给商户。

6.订单评价。用户可以对订单餐品、骑手配送服务进行评价，推送给对应的商户、所在外卖平台，商户和外卖平台对用户的评价进行回复。系统存储评价。

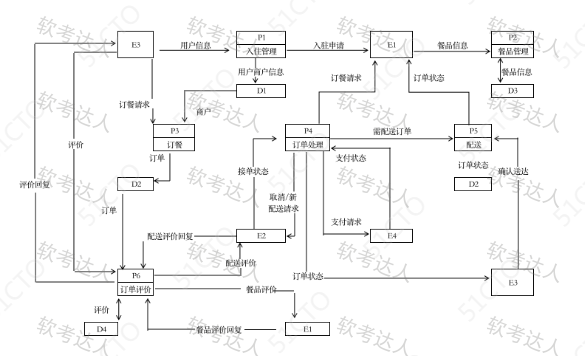

现采用结构化方法对外卖订餐系统进行分析与设计，获得如图1-1所示的上下文数据

流图和图1-2所示的0层数据流图。

[问题1](4分)

使用说明中的词语，给出图1-1中的实体EI~E4的名称。
