试题一（共20分）

阅读以下说明，回答问题1至问题4,将解答填入答题纸对应的解答栏内。

某单位有两栋大楼，现有网络拓扑结构如图1-1所示，实现用户上网的功能，该网络使用的交换机均为三层设备。为了便于管理，公司决定将员工网络按业务划分了3个不同的VLAN ，其中VLAN10为行政部门，VLAN20 为财务部门 ，和 VLAN30 为销售部门。财务部门办公室只在东大楼，销售部门办公室只在西大楼，行政部门在两栋大楼均设有办公室。各部门采用手动设定IP地址。

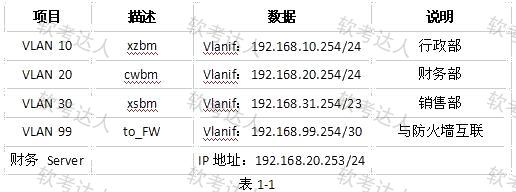

网络数据规划如表1-1所示

【问题4】(每空1分)

财务服务器出现网络故障，网管员在服务器上进行网络测试。首先他要测试TCP/IP协议是否安装正确应使用（ ）命令；若要测试本机的网卡IP地址配置是否正常应使用（ ）命令；若要测试本机在局域网内的连通性应使用（ ）命令。

（ ）（ ）备选答案：

A.ping 192.168.10.254

B.ping 192.168.20.253

C.ping 192.168.20.254

D.ping 192.168.31.254

E.ping 192.168.99.254

F.ping 192.168.99.253

G.ping 127.0.0.1

H.ping www.ruankaodaren.com
