第2题  系统设计与建模

3、UML时序图表示条件分支序列片段有哪些？

时序图，又名序列图、顺序图，是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。时序图的元素包括：

1、角色(Actor)：可以是人或者其他系统，子系统，以一个小人图标表示；

2、对象(Object)：对象位于时序图的顶部，以一个矩形表示；

3、生命线(LifeLine)：每个对象和底部中心都有一条垂直的虚线(对象的时间线)；

4、控制焦点(Activation)：对象时间线上某段时期执行的操作，以一个很窄的矩形表示；

5、消息(Message)：角色与对象之间发送的信息；

6、自关联消息：表示方法的自身调用或者一个对象内的一个方法调用另外一个方法。以一个半闭合的长方形+下方实心剪头表示。

时序图中，消息分为四种类型：

1、同步消息：消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。用来表示同步的意义。以一条实线+实心箭头表示。



2、异步消息：消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。以一条实线+大于号表示。



3、返回消息：返回消息表示从过程调用返回。以小于号+虚线表示。



4、自关联消息：表示方法的自身调用或者一个对象内的一个方法调用另外一个方法。

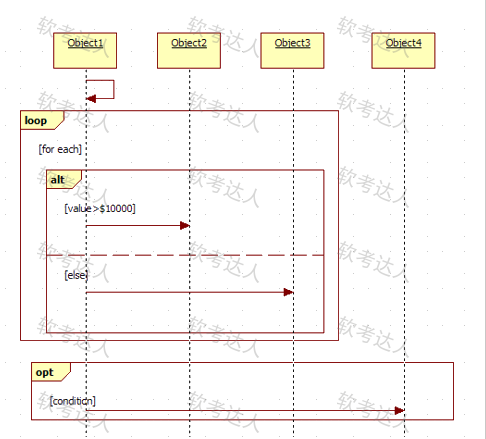

组合片段： 用来解决交互执行的条件及方式。

它允许在序列图中直接表示逻辑组件，用于通过指定条件或子进程的应用区域，为任何生命线的任何部分定义特殊条件和子进程。

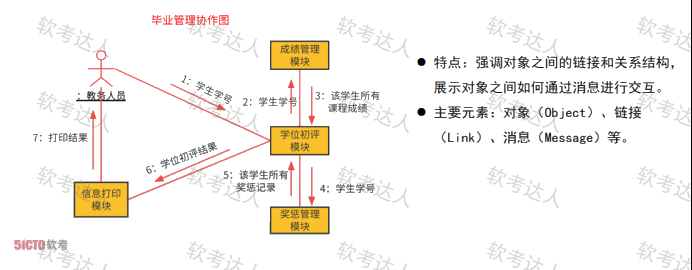

UML协作图，又称为通信图，是UML的一种交互图，用于描述对象之间的交互以及它们之间的协作关系。它主要展示对象如何通过消息进行交互，来实现某一特定的功能或行为。

协作图和时序图都来自UML元模型的相同信息，因此它们的语义是等价的，二者可以相互转换。
