【说明】

GPS 是全球定位系统（（Global Position System）。车载 GPS 终端是置于机动

车内的实时定位装置，它的应用对象是需要定位和调度的车辆。车辆可以通过

终端与 GPS 进行实时、准确的定位，并能够通过无线通讯网络上报远程的车辆

调度中心。中心可以通过终端远程监视车行轨迹，并可在特殊情况下通过终端

控制车辆。同时，终端还装备车载电话，可以在出现特殊情况时及时地通知车

辆调度中心。

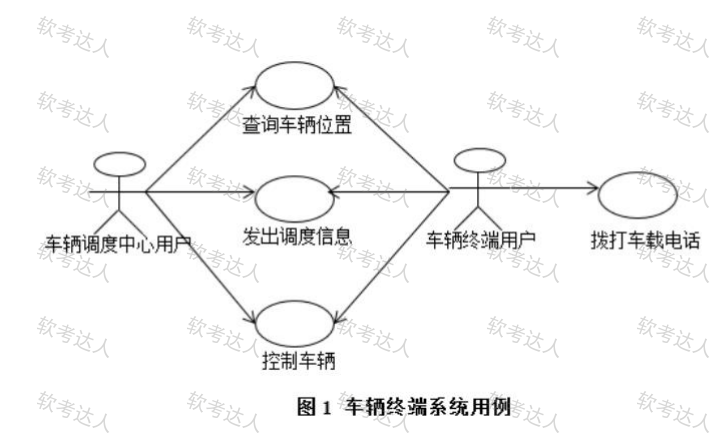

图 1 所示为车载终端系统的用例图，对于车载 GPS 终端系统来说，主要的角色

有两个：车辆调度中心用户和车载终端用户。

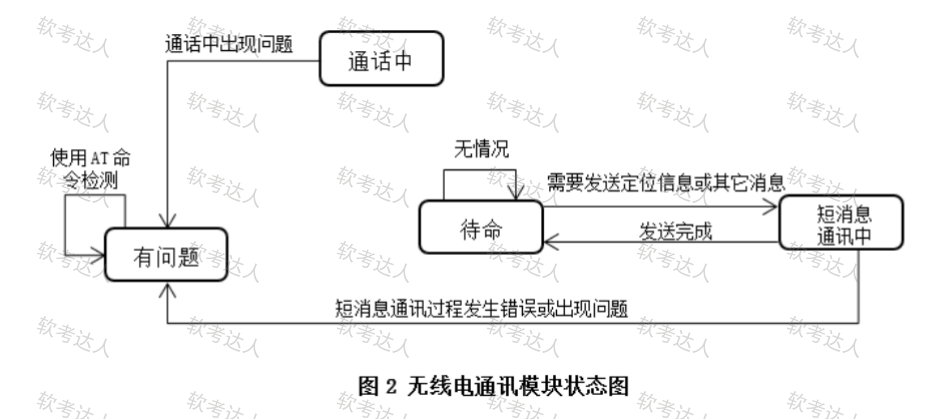

图 2 所示为车载终端系统中的 GSM 无线电通讯模块的状态图，用于与调度中心进

行联系。GSM 模块共有四个状态：通话中、有问题、待命、短消息通讯中。

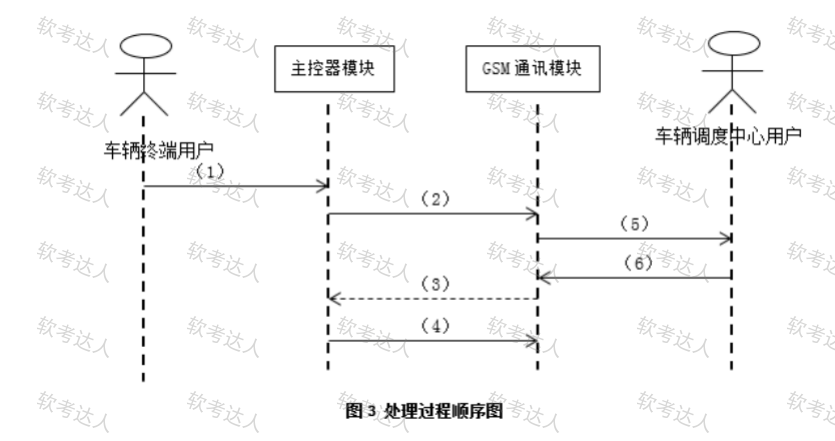

图 3 为车载终端用户在遇到特殊情况下通过车载电话或按键与调度中心保持通讯的处理过程顺序图。

【问题 1】

图 2 的状态图不完全，请将其补充完整，并将下面给出的转换关系填入图 2 的适

当位置。

转换关系：

①用户需要语言通话 ②通话完成

③重新连接网络 ④未找到网络或网络出错

【问题 2】

按照你对 GPS 终端系统的理解，将下列 A-F 标记的处理过程填入到图 3 中的（1）

-（6）处，并选择正确的处理顺序。

A、语音对话/按下按钮

B、发送信息到通讯模块

C、监听命令D、接收成功要求监听信息

E、要求监听

F、通过 GSM 发送信息

处理顺序选项：

①ABDFCE

②ACDBFE

③ABCDEF

④ABECEF

【问题 3】

画出 UML 模型中常用关系符的图示：依赖、泛化、关联、聚合和实现。
