【说明】

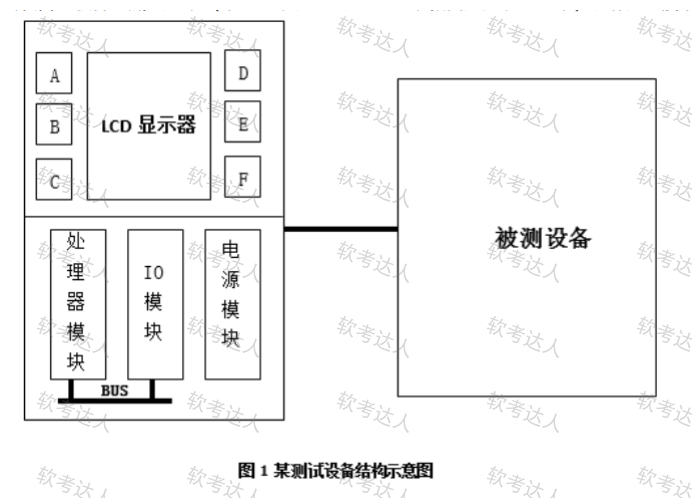

某测试设备是一个嵌入式系统，是为了测试一个专用设备而研制的，如图 1 所

示。测试设备用于测试被测设备的各项软、硬件功能，包括 2 路 RS232 串口、2

路模拟量、电源以及专用设备的其它内部部件。在被测专用设备内部有专门的自

检测程序，来测试内部各部件。测试设备的串口与被测设备相连接，加电后，通

过按测试设备的周边键与被测设备握手同步，再向被测设备发送检测消息，被测

设备测试自己的某项功能后，通过串口将测试结果发回给测试设备，显示在测试

设备的 LCD 屏上。测试设备的硬件由处理器模块、IO 模块和电源模块组成，处

理器模块上有 CPU、存储器、2 路串口、键盘控制器；IO 模块上有 D/A、A/D 转换

器，用作为模拟量输入和采集电源的电压值，以测试被测设备的模拟量和电源；

电源模块提供测试设备的电源；测试设备模块间采用 ISA 总线。测试设备的 2 路

串口与被测设备相连，同时测试设备的 D/A、A/D 转换控制器的输入线路与被测

设备的模拟量和电源线相连，可直接测试被测设备的 2 路 RS232 串口、2 路模拟

量、电源。测试设备的软件由底层驱动（串口驱动、D/A、A/D 驱动和自定义键盘

驱动）、嵌入式操作系统和测试软件组成。

【问题 1】

设存储器容量为 4 兆字，字长 32 位，模块数为 4，分别用顺序方式和交叉方式

进行组织，存储周期为 200ns，数据线宽度 32 位，总线传送周期为 50ns，请计

算顺序存储器交叉存储器的平均存取时间（单位：ns）和带宽（单位：位/秒）。

【问题 2】

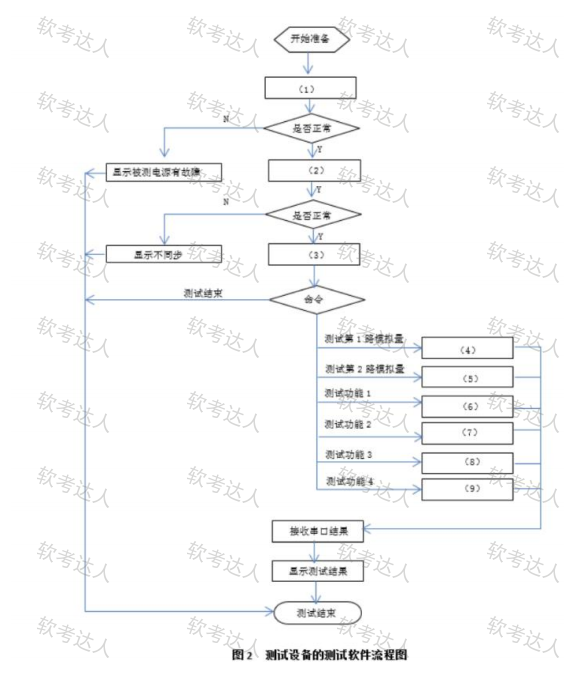

测试设备的软件工作过程为：测试设备和被测设备同时加电，测试设备的操作系

统启动后自动执行测试程序。测试程序首先采集被测设备的电源是否正常，并在

屏幕显试信息。如果被测设备正常，则向被测设备发送握手消息，与被测设备同

步；如果同步不上，则报“不能与设备同步”，测试结束。接下来，测试程序接

收周边键命令，按求测试。如果测试 2 路模拟量，则由测试设备通过 D/A 转换，

向被测设备发送模拟信号，被测设备得到模拟信号，判断正确性后，通过串口将

结果返回给测试设备。另外被测设备还有 4 个功能项是通过串口发送测试命令给

被测设备的，由被测设备内的自测试程序测试后，将结果再通过串口传回给测试

设备。完成图 2 所示的流程图。

【问题 3】

请把下面列出的 6 个空位的答案填入答题纸上相应的位置。

1．ISA 总线为（1）位总线；

2．由模拟信号到数字信号的转换过程称为（2）；

3．将数字信号变成模拟信号的过程称为（3）；

4．D/A 转换器的主要性能指标有（4）、（5）、（6）。

（回答其中的三个主要性能指标即可）

【问题 4】

在本测试设备的异步串行传输中，数据格式为：数据位 8 位、奇校验位 1 位、停

止位 1 位。当波特率为 9600b/s 时，每秒钟传送的有效数据是多少字节？为保证

数据收发正确，试分析发送方和接收方时钟允许的误差范围，并以百分比形式给

出最大误差。
