【说明】

某测湿仪用于测量目标物体的相对湿度。该仪器中软件主要完成 AD 数据采集，

并通过数学的运算将数据转换为湿度值,在显示终端显示。软件主要包括主程序

模块、测湿程序模块、显示程序模块、报警程序模块等。

程序的主要功能说明如下：

1.主程序模块判断是否存在按键按下的情况，如果没有按键按下，继续执行 1；

否则执行 2。

2.如果按下键为“设置键”，则通过“+”键每次增加 1 或通过“_”键每次减少

1，设置最高湿度报警值(默认值为 70)， 再次按下“设置”键进行确认，并通过

“+”键或“_”键设置最低湿度报警值(默认值为 40)，再次按下“设置”键进

行确认后执行 1。

3.如果按下键为“测湿”键，则读取测湿程序模块送回的目标湿度信息。

4.将读取的湿度信息与设定的最大值与最小值比较，如果大于等于最大值或小于

等于最小值，则执行 5;否则向显示程序模块发送显示的湿度信息，并执行 6。

5.调用报警处理程序，并向显示程序模块发送报警信息。

6.显示程序模块显示湿度过高报警或湿度过低报警或者湿度信息。

【问题 1】

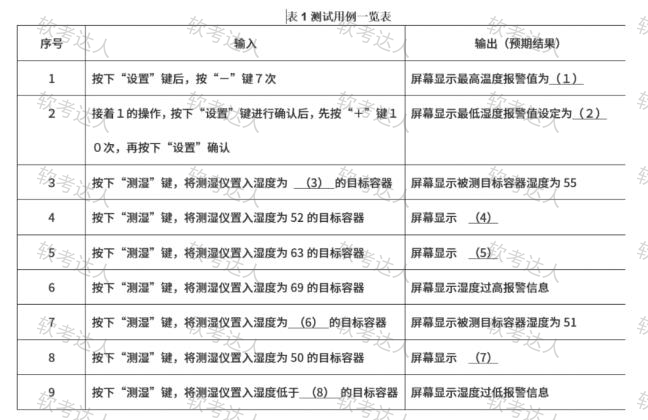

为了测试软件功能，测试人员设计了表 5-1 所示的测试用例。假定开始执行测试

用例时，最高湿度和最低湿度报警值为默认值，请填写该表中的空白(1)-(8)。

【问题 2】

软件的结构覆盖率是度量测试充分性的一种手段，也是度量测试有效性的一-种

手段。在嵌入式软件白盒测试过程中，通常以语句覆盖率、分支覆盖率和 MC/DC

覆盖率作度量指标。在实现题目说明的第 4 条“判断湿度是否在正常范围”的功

能时，设计人员采用了下列算法：

if((目标物体湿度<高湿报警值)&&(目标物体湿度>低湿报警值))

{

显示目标物体湿度值；

}

else

{

if(目标物体湿度>=高湿报警值)

{

显示高湿报警信息；

}

else

{

显示低湿报警信息；

}

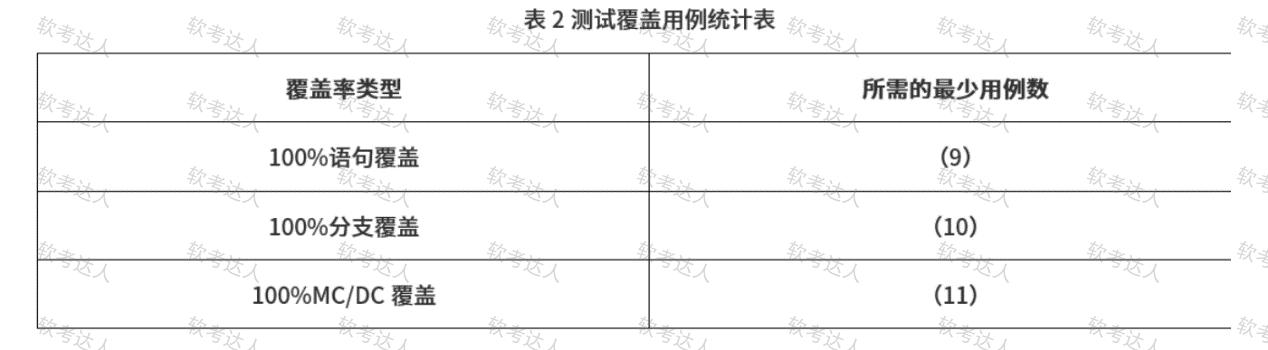

}请完成表 2 中的（9）-（11）空白，指出对上述算法达到 100%语句覆盖、100%分

支覆盖和 100%MC/DC 覆盖所需的最少测试用例数目。

【问题 3】

本项目在开发过程中通过测试发现了 11 个缺陷，在实际使用中用户反馈了 1 个

缺陷，缺陷探测率(DDP)为（12）？（保留小数点后 1 位)。
