阅读以下说明，回答问题。

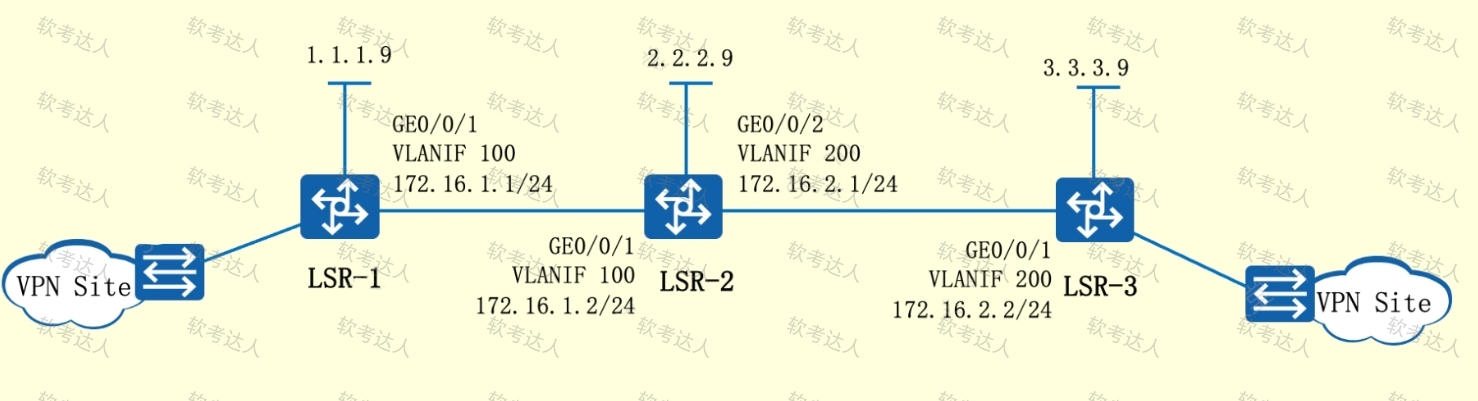

【说明】某公司计划在骨干网络上建立静态MPLS，以便部署L2VPN或者L3VPN业务。其网络拓扑结构如下所示。

[问题11(6分)MPLS基于(1)进行转发，进行MPLS标签交换和报文转发的网络设备称为(2)，构成MPLS域(MPLS Domain)。位于MPLS域边缘、连接其他网络设备的LSR称为(3)，区域内部的LSR称为核心LSR(Core LSR)IP报文进入MPLS网络时，MPLS入口设备分析!P报文的内容并为其添加合适的标签，所有MPLS网络中的LSR根据标签转发数据。当该IP报文高开MPLS网络时，标签由出口LER弹出。IP报文在MPLS网络中经过的路径称为(4)。LSP是一个单向路径，与数据流的方向一致。LSP的入口LER称为 (5);位于LSP中间的LSR称为中间节点 (Tansit)，LSP的出口LER称为(6)。一条LSP可以有0个、1个或多个中间节点，但只有一个入节点和一个出节点。

备选答案

[A]标签交换路由器LSR(Label Switching Router)[B]标签交换路径LSP(Label Switching Path)

[C]标签

[D]入节点(Ingress)

[E]边缘路由器LER(Label Edge Router)[F]出节点(Egress)

[问题21(9分)

上图中，

骨于网络中已完成路中协议配置，各个节点之间可以互通，下面是为该网络配置静态MPLS的代码，请将下面的配置代码补充完整

#使能LSR-1及各接口的MPLS功能

[LSR-1]mpls (7)1.1.1.9

ILSR-11(8)[LSR-1-mpls] quit[LSR-1]interface (9)100[LSR-1-vlanif100] mpls[LSR-1-vlanif100] quit

#创建从LSR-1到LSR-3的静态LSP

[LSR-1]static-lsp ingress LSP1 destination 3 3 3.9 32 nexthop 172 1.12(10)20ILSR 2l static-lsp transit LSP1 incoming-interface vlanif 100 in-label (11)nexthop 172.2.1.2 outlabel (12)[LSR 3]static-lsp egress LSP1 incoming-interface vlanif 200 (13)40

#创建从LSR 3到LSR 1静态LSPILSR 3] static-sp ingress LSP2 destination 1 1 1.9 32 nexthop 172 2 1.1 out-label 30[LSR 2] static-lsp transit LSP2 incoming-interface vlanif 200 in-label (14)nexthop 172.1.1.1 out-label 60[LSR 1]static-lsp egress LSP2 incoming-interface vlanif 100 in-label (15)
